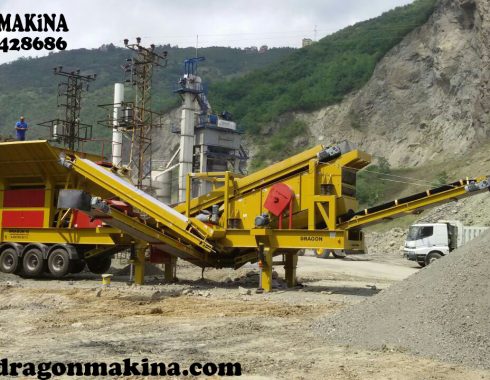

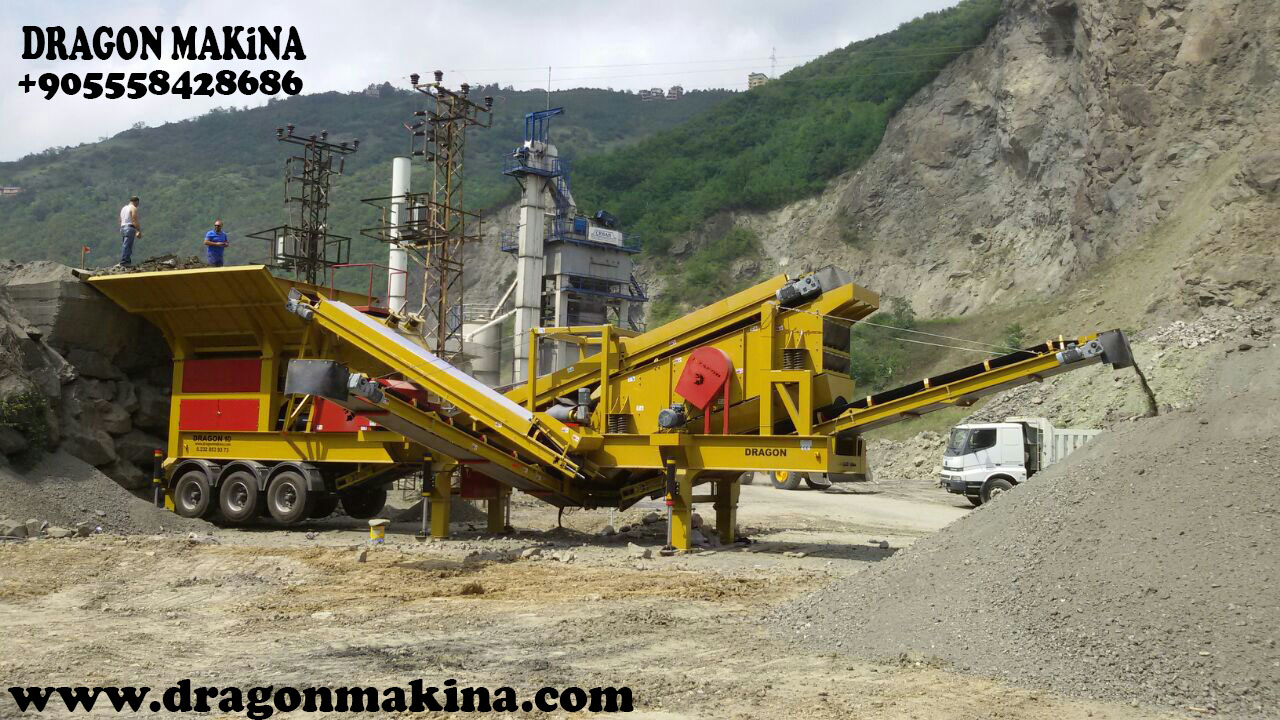

DRAGON 10 Mobil Kapalı devre Kırma eleme tesisi

DRAGON 10 Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji

Dragon 10 Kapalı devre Kırma sistemi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.

15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.

Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir.

Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.

Sistemdeki mevcut makina ve ekipmanlar

* Titreşimli Besleyici ve Haznesi

Besleyici Ebadı : 1000 x 3500 mm

Besleyici sistemi 2 adet vibromotorla tahrik edilmekdedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.

Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir.

Besleyici ve Haznede tüm aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.

Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.

* Dragon 10 Gelişmiş Turbo Darbeli Konkasör sistemi

Besleme olugu 1000 x 1000mm

Rotor : 1400 x 1000mm

Kırıcıda İnceltmeyi sağlayan 8 sıra duvar vardır.

Motor Gücü 160KW

Özel ayar blokları sayesinde Primer , sekonder İşlevi tek bir makinada toplanmıştır.

50 kata varan yüksek küçültme oranları ile emsalsizdir.

* Ana Konveyör Bant Sistemi 1000 mm Paletli tip konveyör lastiklidir.

* Titreşimli Elek Sistemi Yüksek Kapasiteli Tip

Ebat : 1500 x 4500mm

Motor Gücü 15 KW

Kat Adeti : 3 Katlı

* Elek altı Stok Konveyörü 1000 mm

Katlanır tip

* Stok Konveyörü 2 adet 600 mm Katlanır tip

* Geri Dönüş Toplama Konveyörü 1. 600 mm

* Geri Dönüş Konveyörü 2. 600 mm

* Mobil Şasi Sistemi

3 Akslı Özel konstriksiyon Şasi

*Hidrolik sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.

Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.

Hidrolik Güç Sistemi 125 Litre

Manyetik Konveyör Bant 750 mm

* Pano Malzemesi Siemens Markalıdır.

* Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.

Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.

Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.

Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 150 –- 250 ton/Saat Kapasitelidir.

Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.

Besleyiciler Vibromotorlu olup İtalvibras , Oli Markadır.

Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.

Elektrik Motorları Gamak , Emtaş , İnter Markalıdır.

Redüktörler 3 aktarmalı özel redüktör dür.

Konveyör Bant Lastikleri Derby veya Eksaş Markadır.

Rulmanlar : SKF veya Muadili Rulmanlar

Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.
