Dragon 20 Mobil Kırma Eleme Sistemi

Dragon 20 Mobil Kırma Eleme Sistemi ,Kapalı devre , Geri dönüşüm Tesisi

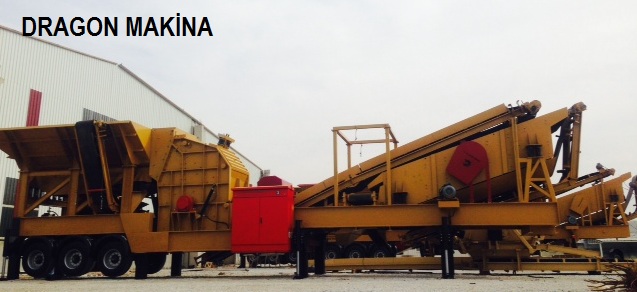

DRAGON 20 – Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji

Dragon 20 Kapalı devre Kırma sistemi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.

15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.

Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir.

Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.

Sistemdeki mevcut makina ve ekipmanlar

* Titreşimli Besleyici ve Haznesi

Besleyici sistemi 2 adet vibromotorla tahrik edilmekdedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.

Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir.

Besleyici ve Haznede tüm aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.

Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.

* Dragon 20 Gelişmiş Turbo Darbeli Konkasör sistemi

Besleme olugu 1500x1300mm

Rotor : 1500 x 1400mm

Kırıcıda İnceltmeyi sağlayan 8 adet duvar vardır.

Motor Gücü 200 – 250 KW

Özel ayar blokları sayesinde Primer , sekonder İşlevi tek bir makina’da toplanmıştır.

50 kata varan yüksek küçültme oranları ile emsalsizdir.

* Ana Konveyör Bant Sistemi 1200 mm

Paletli tip konveyör lastiklidir.

* Titreşimli Elek Sistemi Yüksek Kapasiteli tip

Ebat : 2000x5000mm

Motor Gücü 22 KW

Kat Adeti : 3 Katlı

* Elek altı Stok Konveyörü 1200 mm

Katlanır tip

* Stok Konveyörü 2 adet 650 mm Katlamalı tip

* Geri Dönüş Toplama Konveyörü 1. 600 mm

* Geri Dönüş Konveyörü 2. 750 mm

* Mobil Şasi Sistemi 3 Akslı Özel konstriksiyon Şasi

* Hidrolik Sistem

sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.

Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.

Hidrolik Güç Sistemi 125 Litre

Manyetik Konveyör Bant 750 mm

* Pano Malzemesi Schneider Electric veya Telemecanique Markalıdır.

* Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.

Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.

Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.

Kapasite : Kırılacak Malzeme ve Besleme,Nihayi ürün boyutlarına göre degişken olup 250 –- 375 Ton/Saat Kapasitelidir.

Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.

Besleyiciler Vibromotorlu olur Emtaş veya İtalvibras , Oli Markadır.

Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.

Elektrik Motorları Gamak , Emtaş ,İnter Markalıdır.

Redüktörler 3 aktarmalı özel redüktör dür.

Konveyör Bant Lastikleri Derby veya Eksaş Markadır.

Rulmanlar : SKF veya Muadili Rulmanlar

Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.
