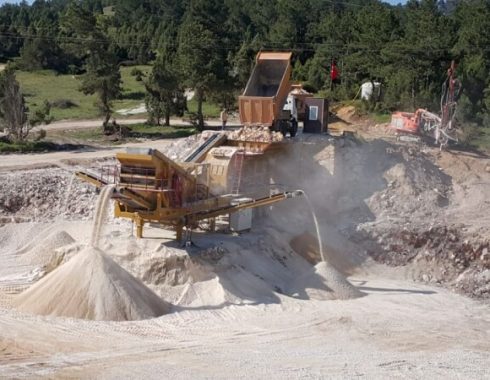

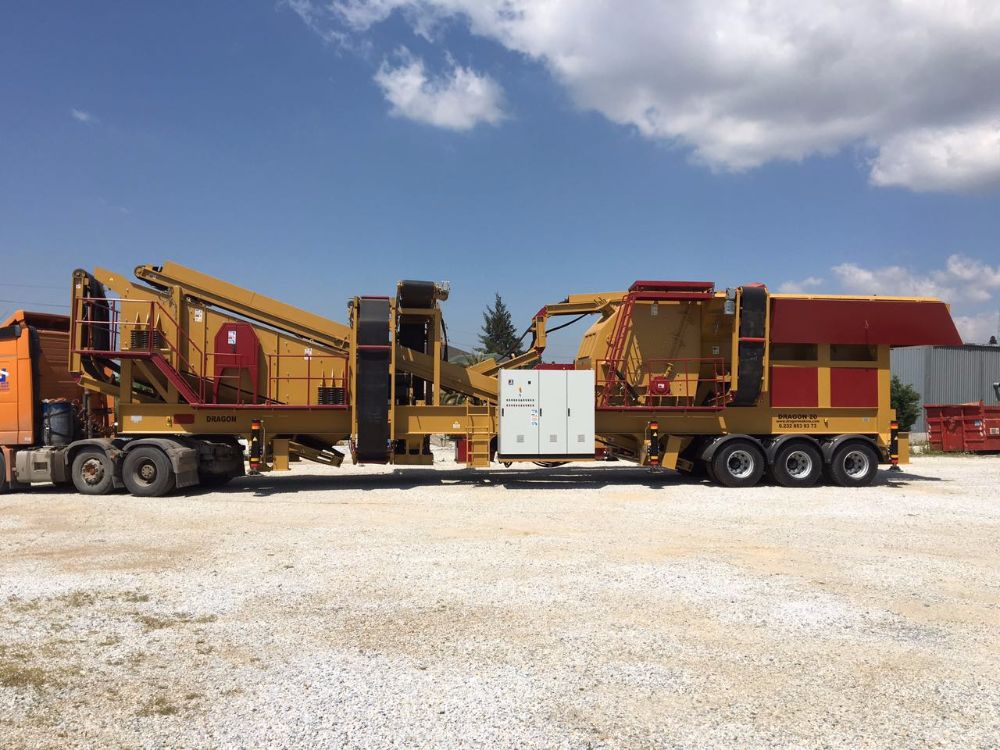

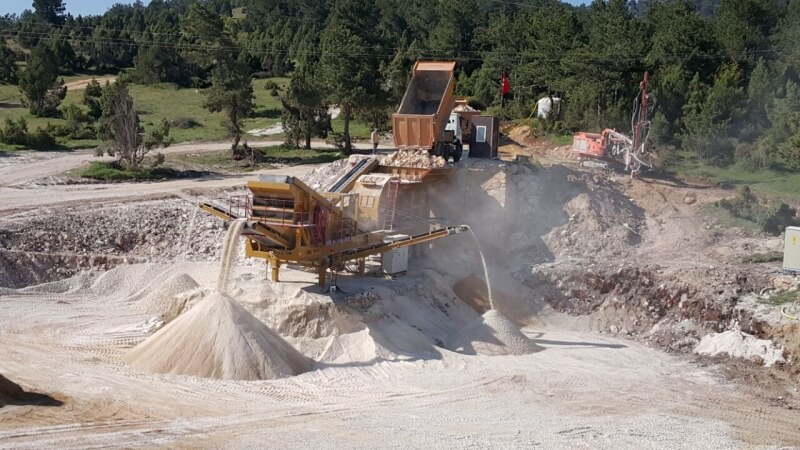

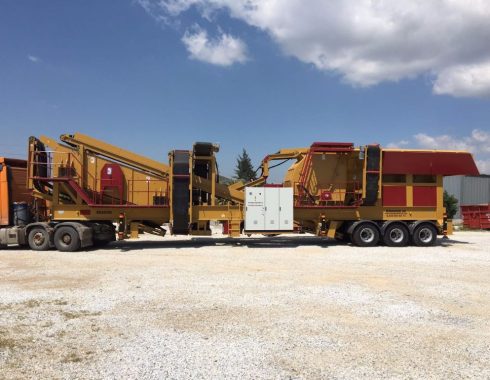

DÜNYANIN EN YÜKSEK KAPASİTELİ MOBİL KONKASÖRÜ “DRAGON 25”

*Dragon 25 Gelişmiş Turbo Kırıcı Sistemi
Dragon 25 kırıcı sisteminde primer, sekonder, tersiyer olmak üzere 3 kırma işlemini yapabilen, özel dizayn, ağır hizmet tipi turbo kırıcıdır.
Rotor: 1750 x 1400 mm
Rotorlar özel olarak imal edilmiş olup aşınmaya maruz kalan kısımları sert dolgu elektrod kaynağı ile doldurulmuş olup aşınmaya karşı dayanıklıdır.
Besleme oluğu: 1400 x 1500 mm
Motor Gücü: 250 – 315 kW
Turbo kırıcının tahrik sisteminde bulunan motor gerdirmesi hidrolik sistem tarafından gerçekleştirmekte olup, bu sistem sayesinde kırıcıyı devreye alma sorunsuz gerçekleşmektedir.
Kırıcıda, inceltmeyi sağlayan 2 adet uzun tip ayar blokları bulunur. Bu bloklar sayesinde inceltme eğrisi çok yüksektir.
Kırıcı yan duvar zırhlarında Hardox 500 aşınma zırhı kullanılmaktadır.
Rotor paletleri % 16-18 mangan ve krom alaşımlıdır. Ayrıca iki taraflı kullanıma uygundur. Bu sayede daha uzun aşınma süreleri yakalanabilir.
Ayar blokları % 16-18 mangan ve krom alaşımlıdır. Ayar bloklarıda kolay ayar yapılabilmesi için hidrolik ayar mekanizması bulunmaktadır.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu mevcuttur.
Güçlü gövde, güçlü rotor ve güçlü ayar blokları sayesinde benzersizdir.
50 kata varan yüksek küçültme oranları ile emsalsizdir.
Kırıcı içine kırılamayacak bir malzeme girdiğinde, hidrolik aşırı yük önleme tertibatı devreye girip kırıcı elemanları korunmaktadır.

*Ana Konveyör Bant Sistemi:
1200 mm genişliğinde olup paletli tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı “K” tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Titreşimli Elek Sistemi Yüksek Kapasiteli:
Ebat: 2400 x 5800mm
Motor Gücü: 18,5 kw x 2 adet
Kat Adeti: 3 Katlı
Titreşime uygun özel tip rulmanlı
*Elek altı Stok Konveyörü
1300 mm genişliğinde olup katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile açma ve katlanabilme özelliğine sahiptir
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Stok Konveyörü
2 adet olup, 6500 mm genişliğinde katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile açma ve katlanabilme özelliğine sahiptir
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Geri Dönüş Konveyörü 1
600 mm genişliğindedir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Geri Dönüş Konveyörü 2
​600 mm genişliğinde olup paletli tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*By-Pass Konveyörü
​500 mm genişliğindedir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile açma ve katlanabilme özelliğine sahiptir
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
