Kırma Eleme Tesisi Dragon 5000

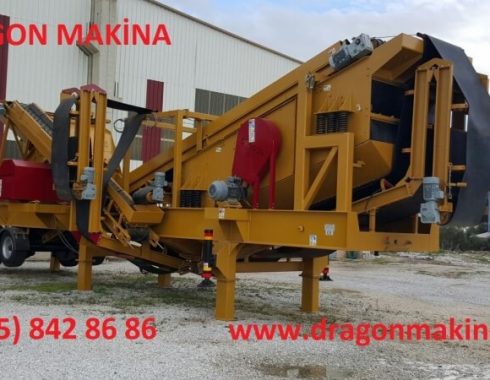

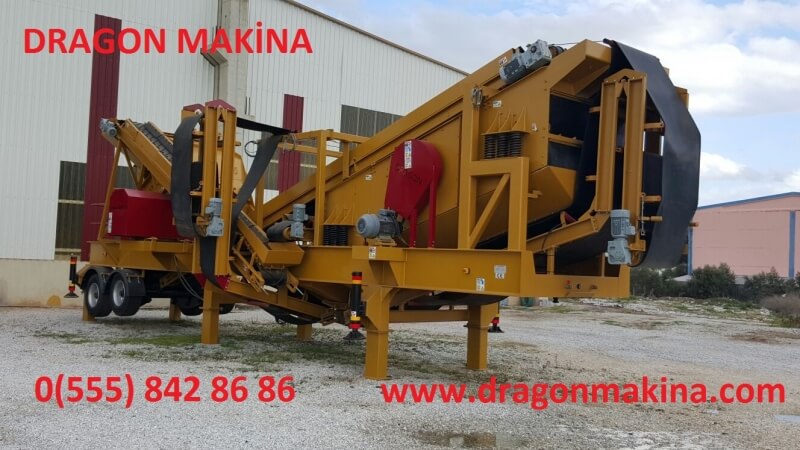

Mobil Sekonder Kırma Eleme Tesisi Dragon 5000
Dragon 5000 Mobil Sekonder Kırma Eleme Tesisi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.
15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir.Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.Sistemdeki mevcut makina ve ekipmanlar,
Konik Kırıcı 300 (Hydro Cone)
Ana kırıcı ünite
Besleme boyutu max. 210 mm
Max. Motor 200 KW
Ana gövde ağırlığı 15.500 kg
Tahrik mili hızı 700-1200 d/dk
Hidrolik ve yağlama ünitesi
Motor kasnağı
V- kayışı
Motor sehpası
Makine kendi astarları ile birlikde
Hidrolik silindirli ayarlama ve sıkıştırma halkası
Çift taraflı çalışan silindir ve akümülatörlerle sağlanan aşırı yük koruması
Karşı mil sistemi
İç yatakları ve küresel yatakları ile konik kafa sistemi
Eksantrik sistem
Ayar kutusu ve hidrolik motorlu kırıcı üst şese sistemi
Yağlama/ Hidrolik
-Titreşimli elek sistemi Yüksek Kapasiteli tip
Ebat : 2000x5000mm
Motor Gücü 22 KW
Kat Adeti : 3 Katlı
– Ana Bant 1000 mm
– Elek altı Stok Konveyörü 1000 mm Katlanır tip
– Stok Konveyörü 2 adet 600 mm Katlamalı tip
– Geri Dönüş Toplama Konveyörü 600 mm
– Geri Dönüş Konveyörü 600 mm
– Mobil Şasi Sistemi 3 Akslı Özel konstriksiyon Şasi
– Hidrolik Sistem,sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.
– Pano Malzemesi Schneider Electric veya Telemecanique Markalıdır.
– Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.
Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.
Kapasite : Kırılacak Malzeme ve Besleme,Nihayi ürün boyutlarına göre degişken olup 250 – 375 ton Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
Besleyiciler Vibromotorlu olur Emtaş veya İtalvibras , Oli Markadır.
Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş ,İnter Markalıdır.

Redüktörler 3 aktarmalı özel redüktör dür.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar
Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.

PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için Dragon ürünlerinde kullanılmakdadır.
Dragon teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür.
– By-pass sistemi (opsiyonel)
– Manyetik mıknatıs (opsiyonel)
– Jeneratör Sistemi ( Opsiyonel )
– Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )
– Tozsuzlandırma Sistemi ( Opsiyonel )
– Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )
– Frekans Kontrol Sistemi Soft starter yerine kullanılır. Bu Sistem Kırıcının çalışma devrinin ayarlanmasını sağlar,Ayrıca Jeneratör ile çalışmada bu cihaz sayesinde Demerajsız çalışma, Düşük jeneratör seçimi ve Düşük yakıt sarfiyatı sağlanabilmektedir.

Mobil Sekonder Kırma Eleme Tesisi Dragon 5000
Maksimum besleme boyutu: 250mm
İdeal beslenme boyutu: 0 – 250mm
Final boyutu: 0 – 20 mm (0-5 mm, 5-12 mm, 12-20 mm veya istenen üç tip malzeme ve artı by-pass çıkışı üretim)
Kapasite(t/s): 200 – 300 t/s
Nihai Ürün boyutu mm (Ayarlanabilir): 0 – 20 mm
Motor Gücü Motor(kW): 240 Kw
By-pass sisteminden by-pass alınabilir.İstenildiginde by pass sisteme beslenebilir.
Ayrıca 3 adet nihai ürün alınabilir. Nihai ürün tek tip istenildiğinde ,tek tip ürün alınabilir.
– Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.
