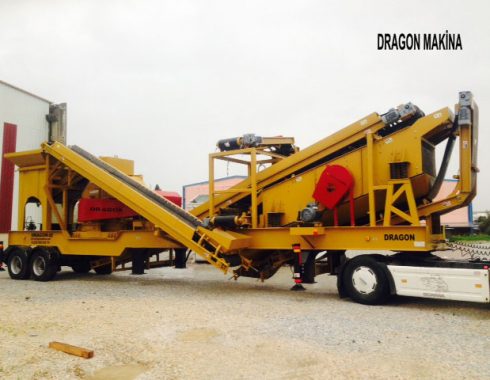

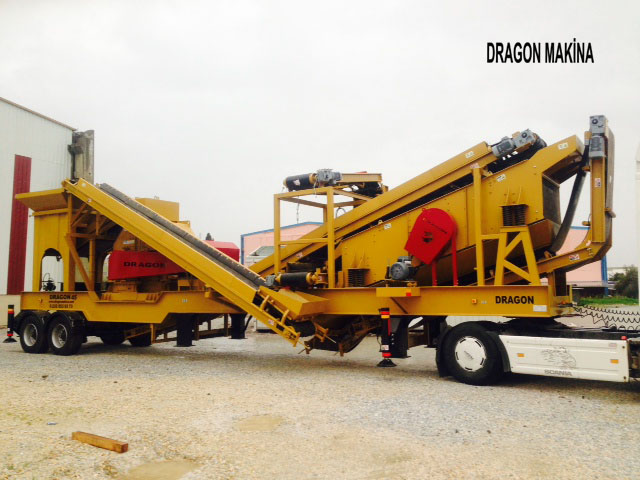

DRAGON 45 – Mobil Kapalı Devre Tersiyer Kırma Eleme Tesisi Yeni teknoloji

Dragon 45 Kapalı devre kırma sisteminin tüm sistemi, tek bir platformda toplanmış olup, bir tır ile taşınabilir. Kısa sürede işletmeye alınabilmesi için dizayn edilmiştir. Klasik konkasör tesislerinin yapabileceği işleri tek başına, fazlası ile yapabilir. Şu an dünya ve Türkiye pazarında en çok tercih edilen makinalarımızdandır. Sistemdeki mevcut makina ve ekipmanlar:

Besleyici Sistemi ve Haznesi

Besleyici sistemi yapışmaları engellemek için konveyör bantlı veya müşteri isteğine bağlı titreşimli olarak tercih edilebilir.

Besleyici sistemi sorunsuz çalıştığı için minimum bakıma ihtiyaç duyar.

Mobil Konkasör tesislerinin elek üstü veya kullanılmayan ürünleri Kum yapma için en ideal kırıcılardır.

Besleyici haznesi ekskavatör ve loder ile tesisten direk konveyörle beslemeye de uygundur.

Dragon 45 Gelişmiş Tersiyer Kırıcı Sistemi

Rotor: 1100 x 1000 mm Kırıcıda, inceltmeyi sağlayan 20 sıra duvar vardır.

Motor Gücü 110 kW

Özel ayar blokları sayesinde yüksek bir tersiyer sistemi sunulmaktadır.

50 kata varan yüksek küçültme oranları ile emsalsizdir.

Ana Konveyör Bant Sistemi 800 mm tip

Titreşimli Elek Sistemi Yüksek Kapasiteli Tip: Ebat: 1500 x 4500mm, Motor Gücü 11 kW, Kat Adeti: 2 Katlı

Elek altı Stok Konveyörü 800 mm Katlanır Tip Stok Konveyörü 2 adet 600 mm Katlanır Tip

Geri Dönüş Konveyörü 1: 600 mm Geri Dönüş Konveyörü 2: 600 mm

Mobil Şasi Sistemi 2 Akslı Özel konstrüksiyon şasidir. Hidrolik sistemde 6 hidrolik ayak mekanizması vardır. Bu ayaklar kilitlendikten sonra sabit ayakla güçlendirilir.

Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır. Tüm pistonlar, özel kumanda sistemi ile kontrol edilir.

Hidrolik Güç Sistemi 125 Litre Manyetik

Pano Sistemi: Malzemesi Siemens veya Telemecanique markalıdır. Pano sisteminde radyo kontrol frekansı ile çalışan uzaktan kumanda sistemi vardır Ayrıca pano sistemi toz ve suya karşı özel izolasyonludur.

Uzaktan Kumanda (Radyo Kontrol Sistemi) ile tüm fonksiyonların kontrolü yapılabilmektedir.

– Jeneratör Sistemi opsiyonel olup Cummins, Perkins, Doosan, Deutz markalarının 6 silindirli dizel motor ve Marelli veya Stanford alternatörlüdür. (Opsiyonel)
– Kapasite kırılacak malzeme ile besleme ve nihai ürün boyutlarına göre değişken olup 75 – 110 ton kapasitelidir.
– Tozsuzlandırma Sistemi, konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir. – Besleyiciler Vibromotorlu olup İtalvibras, Oli markadır.
– Elektrik Motorları Gamak, Emtaş, İnter markalıdır.
– Konveyör bant lastikleri Derby veya Eksaş markadır. – Rulmanlar, SKF veya muadilidir.
– Kullanılan yassı mamul Ereğli Demir Çelik ürünü olup A1 kalitedir.

Toplam Motor Gücü: 202 kW Maksimum Besleme Boyutu: 150 mm İdeal Besleme Boyutu: 0 – 150 mm Nihai Ürün Boyutu: 0 – 15 mm (Ayarlanabilir)
Final Boyutu: 0 – 25 mm (0 – 5 mm, 5 – 15 mm)

Kamyon ile besleme yapabilmeye yarayan Extra ilave (Opsiyonel)
Manyetik mıknatıs (Opsiyonel)
By-pass sistemi (Opsiyonel)
Jeneratör Sistemi (Opsiyonel)
Tozsuzlandırma Sistemi (Opsiyonel)
Hazne (Opsiyonel)

** Ağırlık:38 ton

Tüm ürünlerimiz CE belgelidir.
