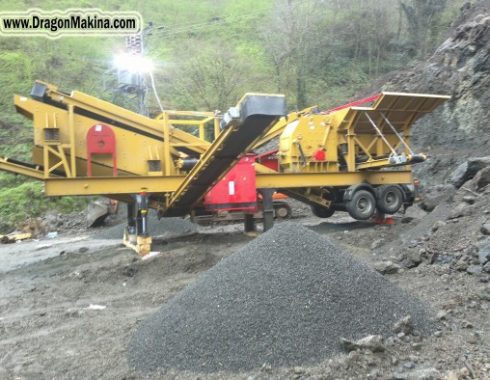

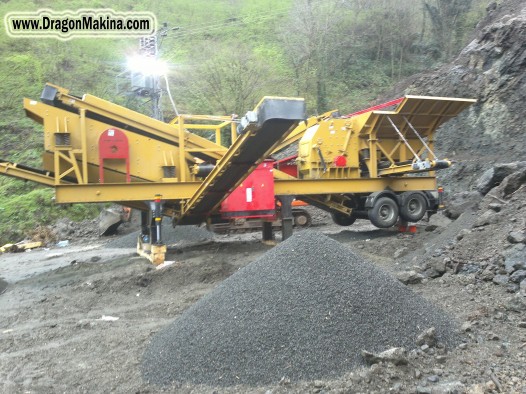

Mobil-Dragon-9-Kapali-Devre-Kirma-Eleme-Tesisi-

Yeni Nesil Dragon 9 kapalı devre kırma eleme sisteminin tümü tek bir platformda toplanmış olup, bir tır ile taşınabilir. Kısa sürede işletmeye alınabilmesi için
Dragon Ar-Ge Grubu tarafından özel olarak dizayn edilmiştir. Klasik konkasör tesislerinin yapabileceği işleri tek başına, fazlası ile yapabilir. Şu an Dünya ve
Türkiye pazarında en çok tercih edilen makinalarımızdandır.
Sistemdeki mevcut makina ve ekipmanlar;
*Titreşimli Besleyici ve Haznesi
Besleyici sistemi 2 adet İtalyan Oli marka vibromotorla tahrik edilmektedir. Bu sayede sorunsuz çalışma ve minimum bakım ile çalıştırılabilmektedir.
Besleyici haznesi ekskavatör ve loder ile beslemeye uygun olup, daimi çalışmalarda ilave hazne ile kamyonla da besleme yapılabilir.
Besleyicide ve haznede tüm aşınma noktaları değiştirilebilir aşınma zırhları ile korunmaktadır. Aşınma olabilecek noktalarda aşınma zırhları cıvatalı olup
kolayca değiştirilebilmektedir.
İlave hazne hidrolik sistem sayesinde açılıp kapanabilmektedir. Bu sayede kolay montaj ve demontaj sağlamaktadır.
Besleyici tablasında eleme sistemi vardır. Bu eleme sisteminde, iri malzemeyi elemeye uygun zig zag tip ızgara sistemi kullanılmıştır. By-pass konveyörü
sayesinde elenen topraklı ya da ince malzeme by-pass konveyörü ile stok alanına dökülebilir ya da istenildiğinde klapeli oluk sayesinde ana banta
yönlendirilebilir. Klapeli oluk sayesinde kırmaya gerek duyulmayan maden yada taş, kırıcıya girmeden stok alanına taşınabilir veya ana banta beslenebilir. Bu
sayede kapasiteye ilave yapılabilmektedir.
*Dragon 9 Gelişmiş Turbo Kırıcı Sistemi
Dragon 9 kırıcı sisteminde primer, sekonder, tersiyer olmak üzere 3 kırma işlemini yapabilen, özel dizayn, ağır hizmet tipi turbo kırıcıdır.
Rotor: 1100 x 800 mm
Rotorlar özel olarak imal edilmiş olup aşınmaya maruz kalan kısımları sert dolgu elektrod kaynağı ile doldurulmuş olup aşınmaya karşı dayanıklıdır.
Besleme oluğu: 850 x 800 mm
Motor Gücü: 132 – 160 kw
Turbo kırıcının tahrik sisteminde bulunan motor gerdirmesi hidrolik sistem tarafından gerçekleştirmekte olup, bu sistem sayesinde kırıcıyı devreye alma
sorunsuz gerçekleşmektedir.
Kırıcıda, inceltmeyi sağlayan 2 adet uzun tip ayar blokları bulunur. Bu bloklar sayesinde inceltme eğrisi çok yüksektir.
Kırıcı yan duvar zırhlarında Hardox 500 aşınma zırhı kullanılmaktadır.
Rotor paletleri % 16-18 mangan ve krom alaşımlıdır. Ayrıca iki taraflı kullanıma uygundur. Bu sayede daha uzun aşınma süreleri yakalanabilir.
Ayar blokları % 16-18 mangan ve krom alaşımlıdır. Ayar bloklarıda kolay ayar yapılabilmesi için hidrolik ayar mekanizması bulunmaktadır.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu mevcuttur.
Güçlü gövde, güçlü rotor ve güçlü ayar blokları sayesinde benzersizdir.
50 kata varan yüksek küçültme oranları ile emsalsizdir.
Kırıcı içine kırılamayacak bir malzeme girdiğinde, hidrolik aşırı yük önleme tertibatı devreye girip kırıcı elemanları korunmaktadır.
*Ana Konveyör Bant Sistemi:
800 mm genişliğinde olup paletli tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı “K” tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Titreşimli Elek Sistemi Yüksek Kapasiteli:
Ebat: 1400 x 4500mm
Motor Gücü: 11 kW
Kat Adeti: 3 Katlı
Titreşime uygun özel tip rulmanlı
*Elek altı Stok Konveyörü
800 mm genişliğinde olup katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile açma ve katlanabilme özelliğine sahiptir
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Stok Konveyörü
2 adet olup, 600 mm genişliğinde katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile açma ve katlanabilme özelliğine sahiptir
Döküş toplama oluğu sistemi sayesinde oluk çevresinde malzeme düşüşü sağlanır.
*Geri Dönüş Konveyörü 1
600 mm genişliğindedir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek
