Mobil Kapalı Devre Konkasör,DRAGON 15

DRAGON 15 – Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji

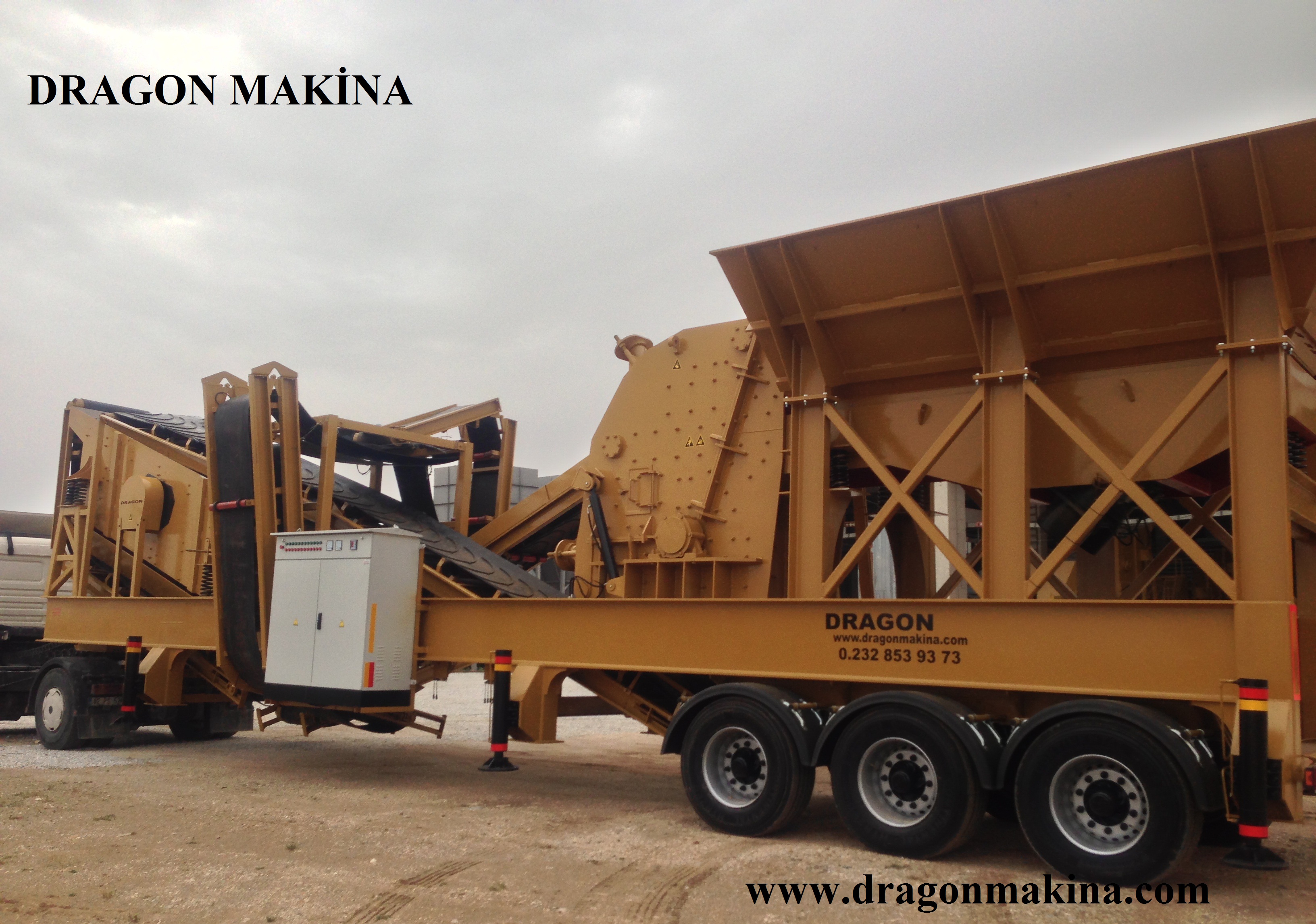

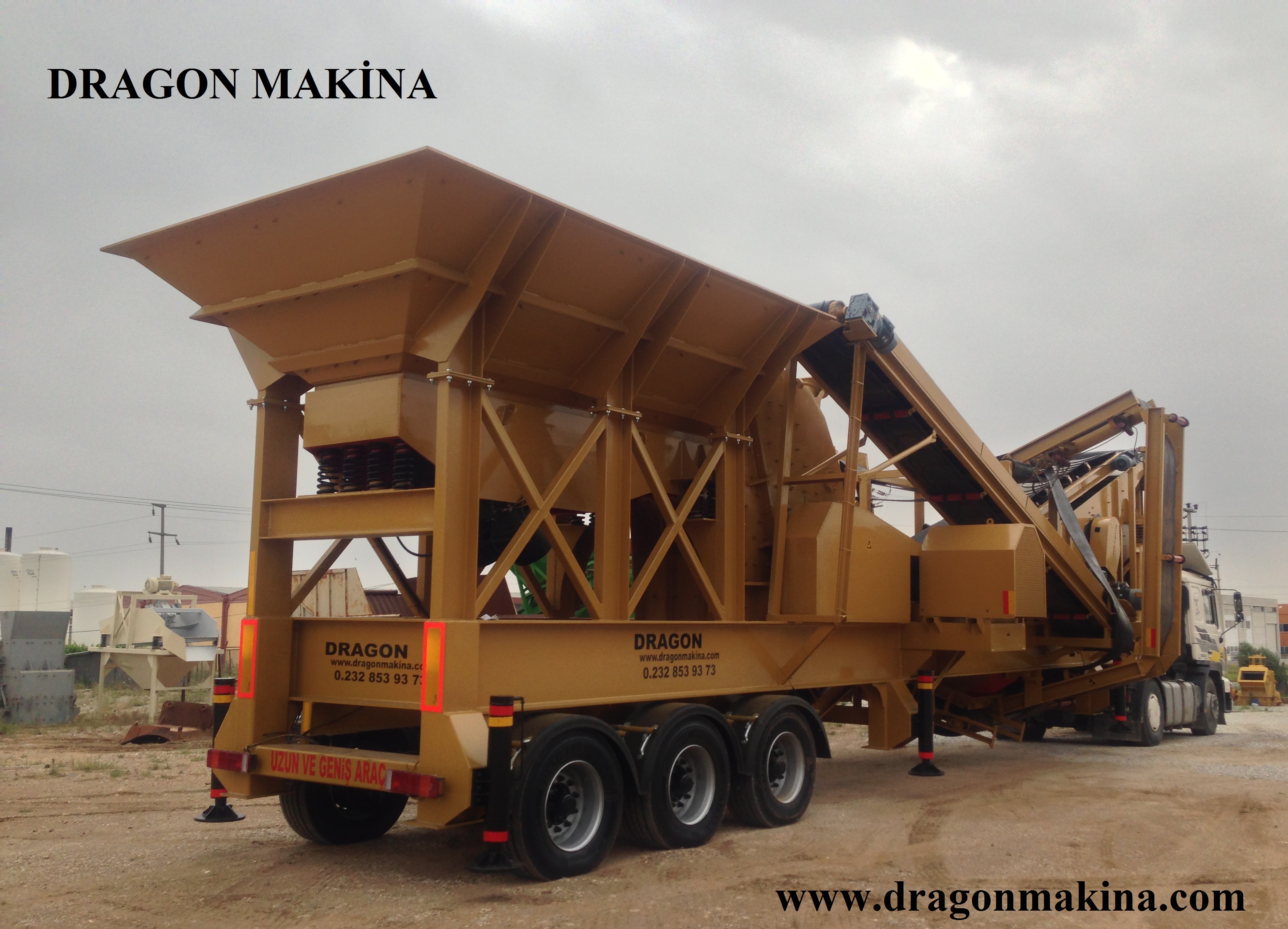

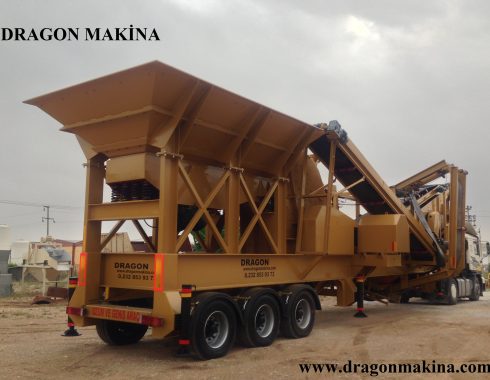

Dragon 15 Kapalı devre Kırma sistemi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir. 15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.

Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir.

Sistemdeki mevcut makina ve ekipmanlar

* Titreşimli Besleyici ve Haznesi Besleyici sistemi 2 adet 7.5 KW vibromotorla tahrik edilmekdedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.

Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir. Besleyici ve Haznede tüm aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.

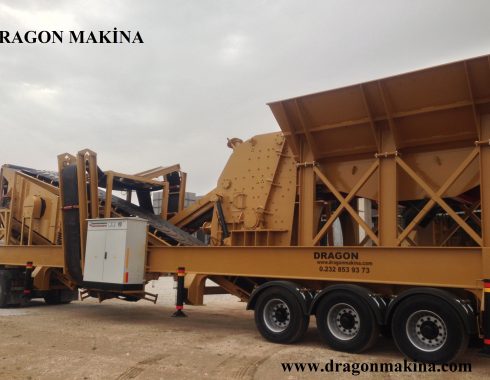

* Dragon 15 Gelişmiş Darbeli Konkasör sistemi

Besleme olugu 1200 x 1200mm

Rotor : 1400 x 1200mm

Kırıcıda İnceltmeyi sağlayan 8 adet duvar vardır.

Motor Gücü 200 KW

Özel ayar blokları sayesinde Primer , sekonder İşlevi tek bir makinada toplanmıştır.

50 kata varan yüksek küçültme oranları ile emsalsizdir.

* Ana Konveyör Bant Sistemi 1000 mm Paletli tip konveyör lastiklidir.

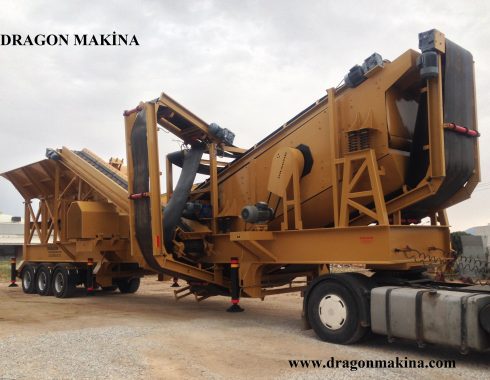

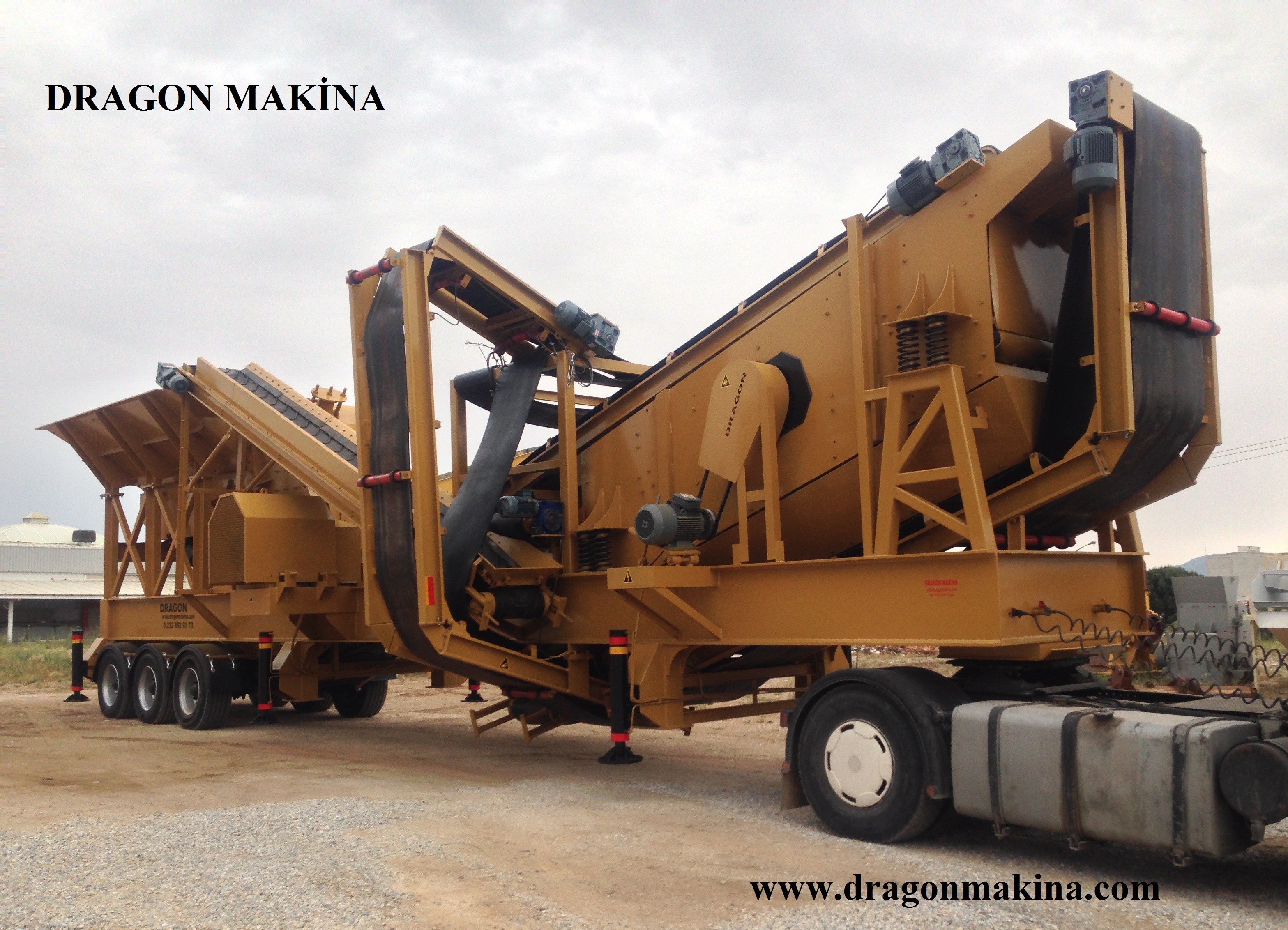

* Titreşimli Elek Sistemi Ebat : 1700 x 4500mm

Motor Gücü 18.5 KW Kat Adeti : 3 Katlı

* Elek altı Stok Konveyörü 1000 mm Katlanır tip

* Stok Konveyörü *2 adet 600 mm Katlanır tip

* Geri Dönüş Toplama Konveyörü 1. 600 mm

* Geri Dönüş Konveyörü 2. 600 mm

* Mobil Şasi Sistemi 3 Akslı Özel konstriksiyon Şasi

*Hidrolik sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.

Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.

Hidrolik Güç Sistemi 125 Litre Manyetik Konveyör Bant 750 mm * Pano ve Kumanda Sistemi Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.

Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.

Jeneratör Sistemi Perkins 6 Silindirli dizel motor ve Marelli Alternatör.

Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 200 – 300 ton Kapasitelidir.

Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.

Besleyiciler Vibromotorlu olur Emtaş veya İtalvibras Markadır.

Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.

Elektrik Motorları Gamak , Emtaş Markalıdır.

Redüktörler 3 aktarmalı özel redüktördür.

Konveyör Bant Lastikleri Derby veya Eksaş Markadır.

Rulmanlar : SKF veya Muadili Rulmanlar

Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.

* By-pass sistemi (opsiyonel)

* Manyetik mıknatıs (opsiyonel)

* Jeneratör Sistemi ( Opsiyonel )

* Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )

* Tozsuzlandırma Sistemi ( Opsiyonel )

** Nakliyat Ölçüleri : Genişlik 3000 mm x Uzunluk 15.800 mm x Yükseklik 4500 mm
