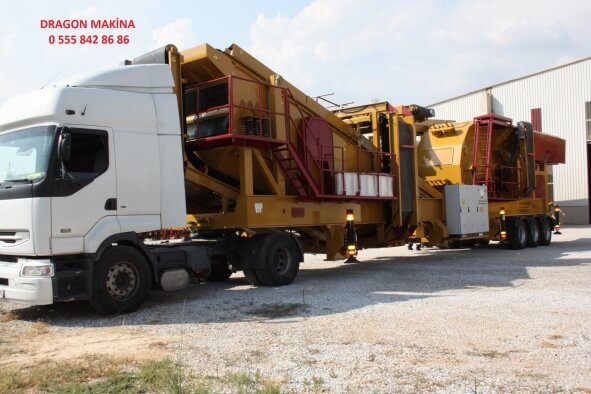

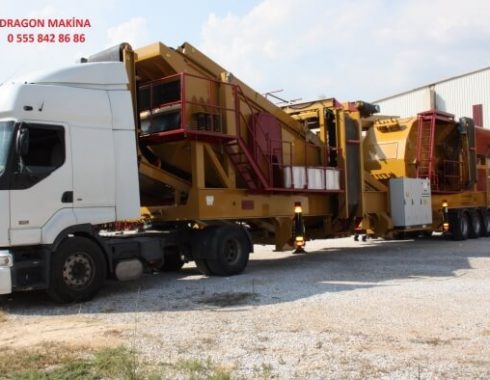

Mobil Konkasör Kapalı Devre DRAGON 20

Titreşimli Besleyici ve Haznesi
Besleyici sistemi 2 adet vibromotorla tahrik edilmektedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulabilir.
Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile kamyonla da besleme yapılabilir.
Besleyicide ve haznede tüm aşınma noktaları, değiştirilebilir aşınma zırhları ile korunmaktadır.
Besleyici tablasında, eleme sistemi vardır. By-pass konveyörü sayesinde, elenen topraklı malzeme stok sahasına dökülebilir.
Bunker: 15 m3 – Vibromotor Oli
Dragon 20 Gelişmiş Turbo Darbeli Konkasör Sistemi
Besleme oluğu 1500 x 1400 mm Kırıcıda, inceltmeyi sağlayan 8 sıra duvar vardır.
Rotor: 1500 x 1400 mm Motor Gücü 250 kW
Özel ayar blokları sayesinde primer ve sekonder işlevi tek bir makinada toplanmıştır.
50 kata varan yüksek küçültme oranları ile emsalsizdir. Primer, Sekonder ve Tersiyer 3 makina işlevi yapar.
Ana Konveyör Bant Sistemi 1100 mm Paletli tip, Motor Gücü 11 kW
Titreşimli Elek Sistemi Yüksek Kapasiteli Tip: Ebat: 2000 x 5000mm, Motor Gücü 22 kW, Kat Adeti: 3 Katlı
Elek altı Stok Konveyörü 1100 mm Katlanır Tip, Motor Gücü 7.5 kW Stok Konveyörü 2 adet 600 mm Katlanır Tip, Motor Gücü 4 kW
Geri Dönüş Konveyörü 1: 650 mm, Motor Gücü 2.2 kW Geri Dönüş Konveyörü 2: 750 mm, Motor Gücü 5.5 kW
Mobil Şasi Sistemi 3 Akslı Özel konstrüksiyon şasidir. Hidrolik sistemde 6 hidrolik ayak mekanizması vardır. Bu ayaklar kilitlendikten sonra sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır. Tüm pistonlar, özel kumanda sistemi ile kontrol edilir.
