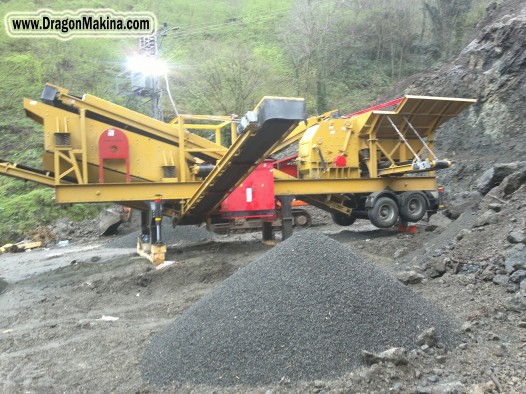

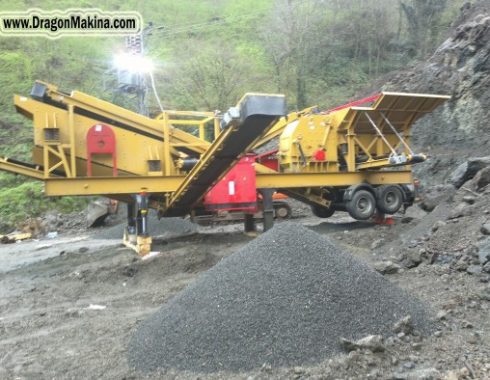

DRAGON 9 – Mobil Kapalı Devre Kırma Eleme Tesisi Yeni teknoloji

Dragon 9 Kapalı devre kırma sisteminin tüm sistemi, tek bir platformda toplanmış olup, bir tır ile taşınabilir. Kısa sürede işletmeye alınabilmesi için dizayn edilmiştir. Klasik konkasör tesislerinin yapabileceği işleri tek başına, fazlası ile yapabilir. Şu an dünya ve Türkiye pazarında en çok tercih edilen makinalarımızdandır. Sistemdeki mevcut makina ve ekipmanlar:

Titreşimli Besleyici ve Haznesi

Besleyici sistemi 2 adet vibromotorla tahrik edilmektedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulabilir.

Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile kamyonla da besleme yapılabilir.

Besleyicide ve haznede tüm aşınma noktaları, değiştirilebilir aşınma zırhları ile korunmaktadır.

Besleyici tablasında, eleme sistemi vardır. By-pass konveyörü sayesinde, elenen topraklı malzeme stok sahasına dökülebilir.

Dragon 9 Gelişmiş Turbo Darbeli Konkasör Sistemi

Besleme oluğu 850 x 800 mm Kırıcıda, inceltmeyi sağlayan 8 sıra duvar vardır.

Rotor: 1100 x 800 mm Motor Gücü 132 kW

Özel ayar blokları sayesinde primer ve sekonder işlevi tek bir makinada toplanmıştır.

50 kata varan yüksek küçültme oranları ile emsalsizdir. Primer, Sekonder ve Tersiyer 3 makina işlevi yapar.

Ana Konveyör Bant Sistemi 800 mm Paletli tip

Titreşimli Elek Sistemi Yüksek Kapasiteli Tip: Ebat: 1300 x 4000mm, Motor Gücü 11 kW, Kat Adeti: 3 Katlı

Elek altı Stok Konveyörü 800 mm Katlanır Tip Stok Konveyörü 2 adet 600 mm Katlanır Tip

Geri Dönüş Konveyörü 1: 600 mm Geri Dönüş Konveyörü 2: 600 mm

Mobil Şasi Sistemi 2 Akslı Özel konstrüksiyon şasidir. Hidrolik sistemde 6 hidrolik ayak mekanizması vardır. Bu ayaklar kilitlendikten sonra sabit ayakla güçlendirilir.

Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır. Tüm pistonlar, özel kumanda sistemi ile kontrol edilir.

Hidrolik Güç Sistemi 105 Litre Manyetik Konveyör Bant 750 mm

Pano Sistemi: Malzemesi Siemens veya Telemecanique markalıdır. Pano sisteminde radyo kontrol frekansı ile çalışan uzaktan kumanda sistemi vardır Ayrıca pano sistemi toz ve suya karşı özel izolasyonludur.

Uzaktan Kumanda (Radyo Kontrol Sistemi) ile tüm fonksiyonların kontrolü yapılabilmektedir.

– Jeneratör Sistemi opsiyonel olup Cummins, Perkins, Doosan, Deutz markalarının 6 silindirli dizel motor ve Marelli veya Stanford alternatörlüdür. (Opsiyonel)
– Kapasite kırılacak malzeme ile besleme ve nihai ürün boyutlarına göre değişken olup 100 – 150 ton kapasitelidir.
– Tozsuzlandırma Sistemi, konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir. – Besleyiciler Vibromotorlu olup İtalvibras, Oli markadır.
– Tahrik tamburları kauçuk kaplı ve dişli tiptir. – Elektrik Motorları Gamak, Emtaş, İnter markalıdır. – Redüktörler 3 aktarmalı k tip yeni nesildir.
– Konveyör bant lastikleri Derby veya Eksaş markadır. – Rulmanlar, SKF veya muadilidir. – Kullanılan yassı mamul Ereğli Demir Çelik ürünü olup A1 kalitedir.
– Frekans Kontrol Sistemi Soft starter yerine kullanılır. (Opsiyonel) Bu sistem kırıcının çalışma devrinin ayarlanmasını sağlar, Ayrıca jeneratör ile çalışmada, bu cihaz sayesinde demerajsız çalışma, düşük jeneratör seçimi ve düşük yakıt sarfiyatı sağlanabilmektedir. Takribi yakıt sarfiyatı 19 Lt/Saat (Opsiyonel)

Toplam Motor Gücü: 153 kW Maksimum Besleme Boyutu: 800 mm İdeal Besleme Boyutu: 0 – 650 mm Nihai Ürün Boyutu: 0 – 20 mm (Ayarlanabilir)
Final Boyutu: 0 – 20 mm (0 – 5 mm, 5 – 12 mm, 12- 20 mm veya istenen üç tip malzeme ve artı by-pass çıkışı üretim)

Kamyon ile besleme yapabilmeye yarayan Extra ilave (Opsiyonel)
Manyetik mıknatıs (Opsiyonel)
By-pass sistemi (Opsiyonel)
Jeneratör Sistemi (Opsiyonel)
Tozsuzlandırma Sistemi (Opsiyonel)
Hazne (Opsiyonel)

** Ağırlık: 38 ton

Tüm ürünlerimiz CE belgelidir.
