Mobil Konkasör,DRAGON 10

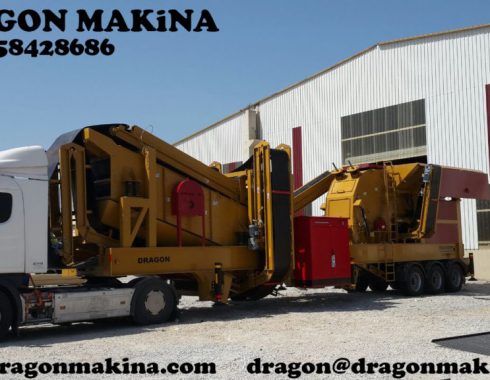

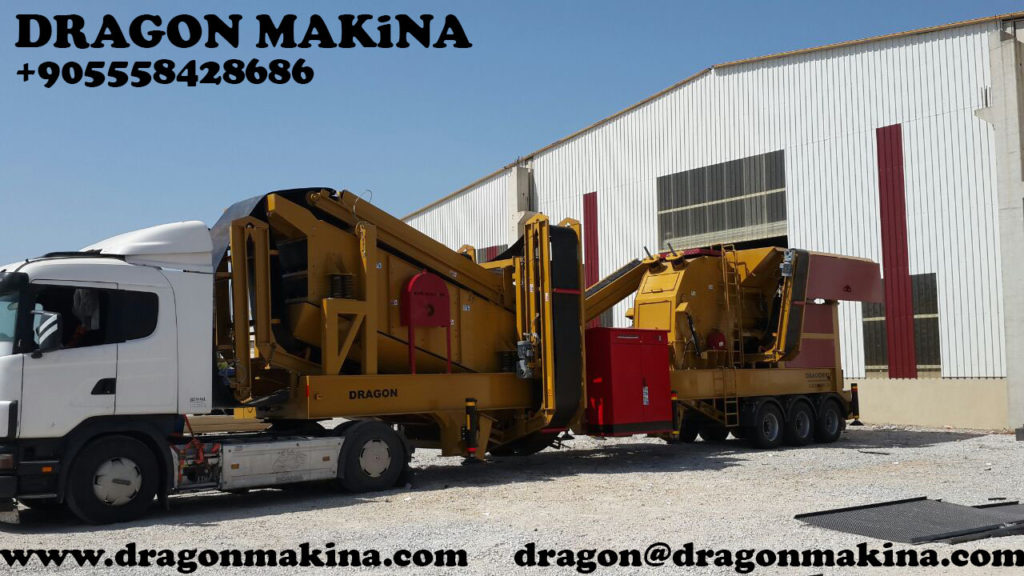

DRAGON 10 Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji
Dragon 10 Kapalı devre Kırma sistemi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.
15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.
Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir.
Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.
Sistemdeki mevcut makina ve ekipmanlar
– Titreşimli Besleyici ve Haznesi
Besleyici Ebadı : 1000 x 3500 mm
Besleyici sistemi 2 adet vibromotorla tahrik edilmekdedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.
Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir.
Besleyici ve Haznede tüm aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.
Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.
– Dragon 10 Gelişmiş Turbo Darbeli Konkasör sistemi
Besleme olugu 1000 x 1000mm
Rotor : 1400 x 1000mm
Kırıcıda İnceltmeyi sağlayan 8 sıra duvar vardır.
Motor Gücü 160KW
Özel ayar blokları sayesinde Primer , sekonder İşlevi tek bir makinada toplanmıştır.
50 kata varan yüksek küçültme oranları ile emsalsizdir.
– Ana Konveyör Bant Sistemi 1000 mm Paletli tip konveyör lastiklidir.
– Titreşimli Elek Sistemi Yüksek Kapasiteli Tip
Ebat : 1500 x 4500mm
Motor Gücü 15 KW
Kat Adeti : 3 Katlı
– Elek altı Stok Konveyörü 1000 mm
Katlanır tip
– Stok Konveyörü 2 adet 600 mm Katlanır tip
– Geri Dönüş Toplama Konveyörü 1. 600 mm
– Geri Dönüş Konveyörü 2. 600 mm
– Mobil Şasi Sistemi
3 Akslı Özel konstriksiyon Şasi
– Hidrolik sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.
Hidrolik Güç Sistemi 125 Litre
Manyetik Konveyör Bant 750 mm
– Pano Malzemesi Siemens Markalıdır.
– Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.
Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.
Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 150 –- 250 ton/Saat Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
Besleyiciler Vibromotorlu olup İtalvibras , Oli Markadır.
Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş , İnter Markalıdır.
Redüktörler 3 aktarmalı özel redüktör dür.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar
Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.
PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için Dragon ürünlerinde kullanılmakdadır.
Dragon teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür
– By-pass sistemi (opsiyonel)
– Manyetik mıknatıs (opsiyonel)
– Jeneratör Sistemi ( Opsiyonel )
– Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )
– Tozsuzlandırma Sistemi ( Opsiyonel )
– Frekans Kontrol Sistemi Soft starter yerine kullanılır. ( Opsiyonel )
Bu Sistem Kırıcının çalışma devrinin ayarlanmasını sağlar,Ayrıca Jeneratör ile çalışmada bu cihaz sayesinde Demerajsız çalışma, Düşük jeneratör seçimi ve Düşük yakıt sarfiyatı sağlanabilmektedir.Takribi yakıt sarfiyatı 25 – 30 Lt/Saat ( Opsiyonel )
– Hidrolik bant açma sistemi (Opsiyonel)
– Hidrolik besleyici ilave hazne açma sistemi (Opsiyonel)
— Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.
— Toplam Ağırlığı : 45.000 Kg
— Nakliyat Ölçüleri : Genişlik 3000 mm x Uzunluk 15.000 mm x Yükseklik 4500 mm
Mobil Kırma ve Eleme Tesisi DRAGON 10
Maksimum besleme boyutu: 1000mm
İdeal beslenme boyutu: 0 – 800 mm
Final boyutu: 0 – 20 mm (0-5 mm, 5-12 mm, 12-20 mm veya istenen üç tip malzeme ve artı by-pass çıkışı üretim)
Kapasite(t/s): 150 – 250 t/s
Motor Gücü Motor(kW):211 Kw-236 Kw
By-pass sisteminden by-pass alınabilir.İstenildiginde by pass sisteme beslenebilir.
Ayrıca 3 adet nihai ürün alınabilir. Nihai ürün tek tip istenildiğinde ,tek tip ürün alınabilir.
