Mobil Konkasör,Dragon 9

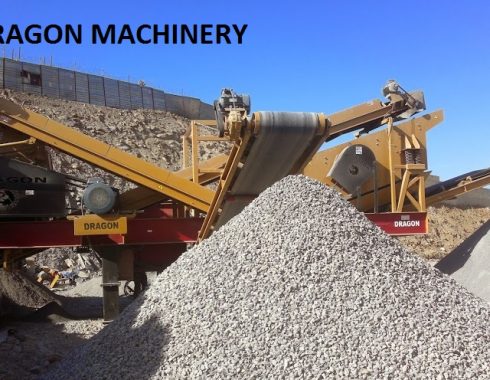

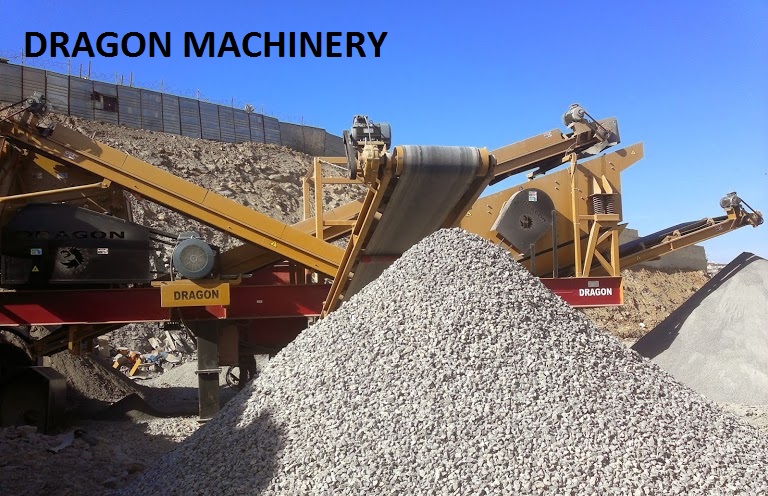

DRAGON 9 Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji
Dragon 9 Kapalı devre Kırma sistemi
Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir. 15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.
Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir. Şu an dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.
Sistemdeki mevcut makina ve ekipmanlar
* Titreşimli Besleyici ve Haznesi Besleyici sistemi
Besleyici Ebadı : 800 x 3000 mm
2 Adet Vibromotor ile yüksek titreşim sağlanmakdadır. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.
Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir.
Besleyicide aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.
Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.

* Dragon 9 Gelişmiş Turbo Darbeli Konkasör sistemi

Besleme olugu 850 x 800mm
Rotor : 1100 x 800mm Kırıcıda İnceltmeyi sağlayan 2 adet özel duvar vardır.
Motor Gücü 110 Kw Özel ayar blokları sayesinde Primer , sekonder İşlevi tek bir makina’da toplanmıştır.
50 kata varan yüksek küçültme oranları ile emsalsizdir.
– Ana Konveyör Bant Sistemi 800 mm Paletli tip konveyör lastiklidir.
– Titreşimli Elek Sistemi Yüksek Kapasiteli Tip
Ebat : 1300 x 4000mm
Motor Gücü 11 Kw Kat Adeti : 3 Katlı
– Elek altı Stok Konveyörü 800 mm Katlanır tip
– Stok Konveyörü 2 adet 600 mm Katlanır tip
– Geri Dönüş Toplama Konveyörü 1. 600 mm
– Geri Dönüş Konveyörü 2. 600 mm
– Mobil Şasi Sistemi 2 Akslı Özel konstriksiyon Şasi
– Hidrolik sistemde 4 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 6 Piston özel kumanda sistemi ile kontrol edilir.
Hidrolik Güç Sistemi 105 Litre
Manyetik Konveyör Bant 600 mm (Opsiyonel)
– Pano Malzemesi Siemens Markalıdır.
– Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.
– Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü. ( Opsiyonel )
Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 100 –- 150 ton/Saat Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir. (Opsiyonel )
Besleyiciler Vibromotorlu olur Emtaş, İtalvibras,Oli Markadır.
Ana Bant Tahrik Tamburu Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş , İnter Markalıdır.
Redüktörler 3 aktarmalı özel redüktör dür.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.
PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için Dragon ürünlerinde kullanılmakdadır.
Dragon teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür
– By-pass sistemi (opsiyonel)
– Manyetik mıknatıs (opsiyonel)
– Jeneratör Sistemi ( Opsiyonel )
– Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )
– Tozsuzlandırma Sistemi ( Opsiyonel )
– Frekans Kontrol Sistemi Soft starter yerine kullanılır.(Opsiyonel)
Bu Sistem Kırıcının çalışma devrinin ayarlanmasını sağlar,Ayrıca Jeneratör ile çalışmada bu cihaz sayesinde Demerajsız çalışma, Düşük jeneratör seçimi ve Düşük yakıt sarfiyatı sağlanabilmektedir.Takribi yakıt sarfiyatı 19 – 21 Lt/Saat ( Opsiyonel )
– Hidrolik bant açma sistemi (Opsiyonel)
– Hidrolik besleyici ilave hazne açma sistemi (Opsiyonel)
— Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.
— Toplam Ağırlığı : 38.000 Kg
— Nakliyat Ölçüleri : Genişlik 3.000 mm x Uzunluk 13.200 mm x Yükseklik 4.500 mm
Mobil Kırma ve Eleme Tesisi DRAGON 9
Maksimum besleme boyutu: 800mm
İdeal beslenme boyutu: 0 – 650 mm
Final boyutu: 0 – 20 mm (0-5 mm, 5-12 mm, 12-20 mm veya istenen üç tip malzeme ve artı by-pass çıkışı üretim)
Model:Dragon 9
Kapasite(t/s): 100 – 150 t/s
Nihai Ürün boyutu mm (Ayarlanabilir)0 – 20 mm
Motor Gücü Motor(kW):153 Kw – 203 Kw
By-pass sisteminden by-pass alınabilir.İstenildiginde by pass sisteme beslenebilir.
Ayrıca 3 adet nihai ürün alınabilir. Nihai ürün tek tip istenildiğinde ,tek tip ürün alınabilir.
