Stok’tan Teslim Konkasör Tesisleri, M-K Makina

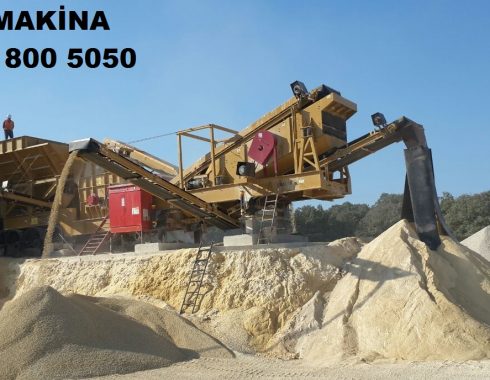

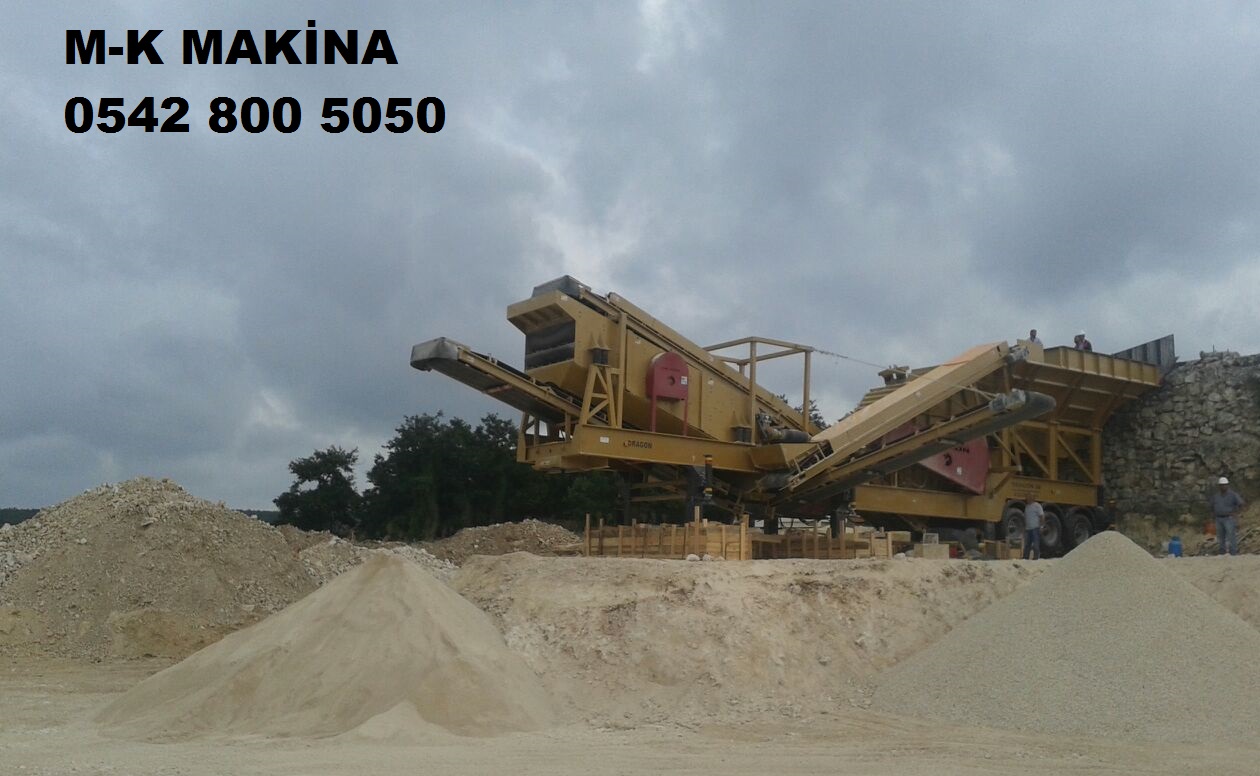

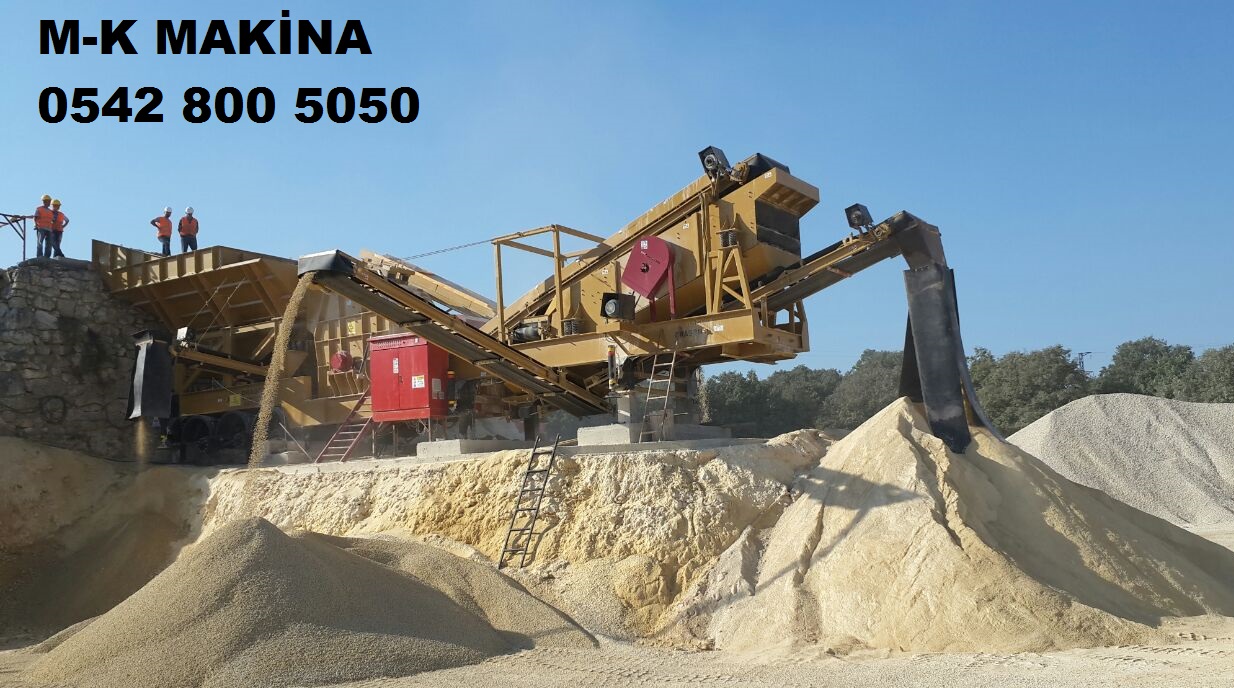

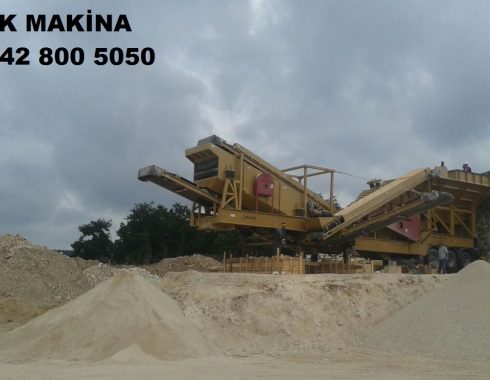

Mobil Kapalı devre Kırma eleme tesisi Yeni teknoloji
M-K 20 Kapalı devre Kırma sistemi Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.
15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.
Klasik Konkasör tesislerinin yapabilecegi işleri tek başına fazlası ile yapabilir.

Sistemdeki mevcut makina ve ekipmanlar

– Titreşimli Besleyici ve Haznesi
Besleyici sistemi 2 adet vibromotorla tahrik edilmekdedir. Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.
Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazneler ile Kamyonlada besleme yapılabilir.
Besleyici ve Haznede tüm aşınma noktaları degiştirilebilir aşınma zırhları ile korunmakdadır.
Besleyici Tablasında eleme sistemi vardır. By-pass konveyörü sayesinde bu elenen topraklı malzeme stok sahasına dökülebilir.

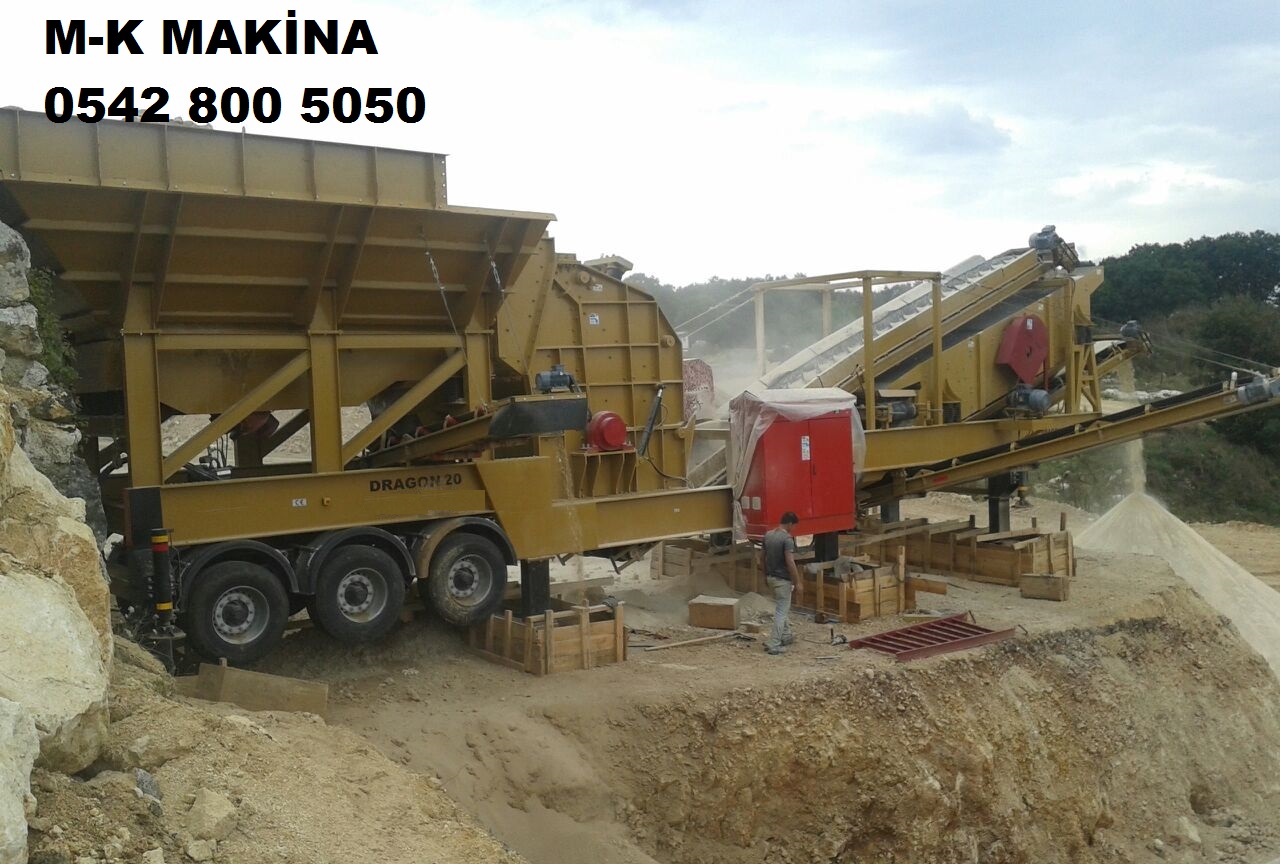

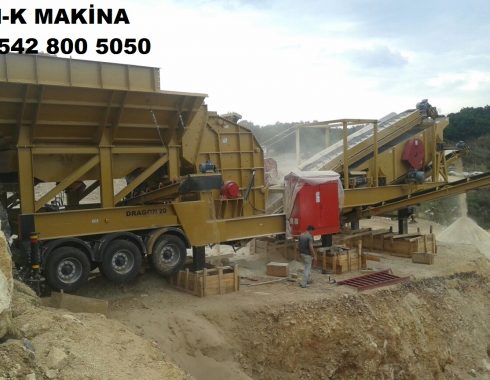

– Dragon 20 Gelişmiş Turbo Darbeli Konkasör sistemi
Besleme olugu 1500x1300mm
Rotor : 1500 x 1400mm
Kırıcıda İnceltmeyi sağlayan 8 adet duvar vardır.
Motor Gücü 200 – 250 KW
Özel ayar blokları sayesinde Primer , sekonder İşlevi tek bir makina’da toplanmıştır.
Kırıcı yan gövde aşınmazları Hardox 400,450,500 aşınmaz malzemelerle kaplıdır.
50 kata varan yüksek küçültme oranları ile emsalsizdir.

– Ana Konveyör Bant Sistemi 1200 mm
Paletli tip konveyör lastiklidir.

– Titreşimli Elek Sistemi Yüksek Kapasiteli tip
Ebat : 2000x5000mm
Motor Gücü 22 KW
Kat Adeti : 3 Katlı
– Elek altı Stok Konveyörü 1200 mm
Katlanır tip
– Stok Konveyörü 2 adet 650 mm Katlamalı tip
– Geri Dönüş Toplama Konveyörü 1. 600 mm
– Geri Dönüş Konveyörü 2. 750 mm
– Mobil Şasi Sistemi 3 Akslı Özel konstriksiyon Şasi
– Hidrolik Sistem
sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.
Kırıcıda açma kapama için ayrıca 2 adet kaldırma pistonu vardır bu 8 Piston özel kumanda sistemi ile kontrol edilir.
Hidrolik Güç Sistemi 125 Litre
Manyetik Konveyör Bant 750 mm
– Pano Malzemesi Schneider Electric veya Telemecanique Markalıdır.
– Pano Sisteminde Abb Soft Starter sistemi ve özel kumanda sistemi mevcuttur.
Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.
Kapasite : Kırılacak Malzeme ve Besleme,Nihayi ürün boyutlarına göre degişken olup 250 –- 375 Ton/Saat Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
Besleyiciler Vibromotorlu olur Emtaş veya İtalvibras , Oli Markadır.
Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş ,İnter Markalıdır.
Redüktörler 3 aktarmalı özel redüktör dür.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar
Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.
PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için kullanılmakdadır.
PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür.
– By-pass sistemi (opsiyonel)
– Manyetik mıknatıs (opsiyonel)
– Jeneratör Sistemi ( Opsiyonel )
– Kamyon ile besleme yapabilmeye yarayan ilave Hazne ( Opsiyonel )
– Tozsuzlandırma Sistemi ( Opsiyonel )
– Frekans Kontrol Sistemi Soft starter yerine kullanılır.
Bu Sistem Kırıcının çalışma devrinin ayarlanmasını sağlar,Ayrıca Jeneratör ile çalışmada bu cihaz sayesinde Demerajsız çalışma, Düşük jeneratör seçimi ve Düşük yakıt sarfiyatı sağlanabilmektedir.Takribi yakıt sarfiyatı 25 – 30 Lt/Saat ( Opsiyonel )
– Hidrolik bant açma sistemi (Opsiyonel)
– Hidrolik besleyici ilave hazne açma sistemi (Opsiyonel)
— Tüm ürünlerimiz Avrupa birliği CE sertifikalıdır.
— Toplam Ağırlığı : 58.000 Kg
— Nakliyat Ölçüleri : Genişlik 3500 mm x Uzunluk 17.900 mm x Yükseklik 4500 mm
Mobil Kırma ve Eleme Tesisi
Maksimum besleme boyutu: 0 – 1300mm
İdeal beslenme boyutu: 0 – 1200 mm
Final boyutu: 0 – 25 mm (0-5 mm, 5-12 mm, 12-25 mm veya istenen üç tip malzeme ve artı by-pass çıkışı üretim)
Kapasite(t/s): 250 – 375 t/s
Nihai Ürün boyutu mm (Ayarlanabilir)0 – 20 mm
Motor Gücü Motor(kW):260 Kw – 310 Kw
By-pass sisteminden by-pass alınabilir.İstenildiginde by pass sisteme beslenebilir.
Ayrıca 3 adet nihai ürün alınabilir. Nihai ürün tek tip istenildiğinde ,tek tip ürün alınabilir.
