Tersiyer Kırma Sistemi Dragon 55

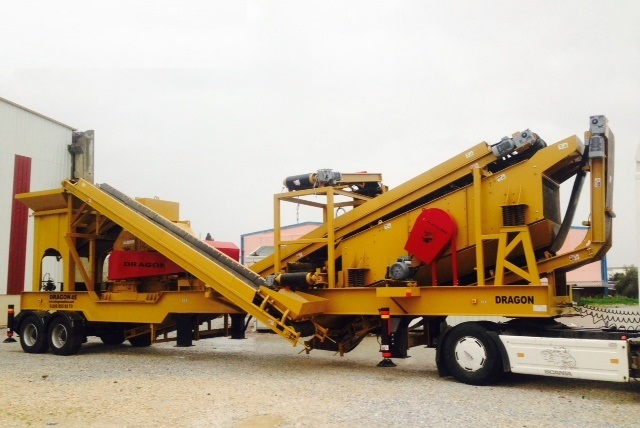

Kapalı devre Tersiyer Kırma sistemi Dragon 55
Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.
1 saat içinde işletmeye alınabilmesi için dizayn edilmişdir.
Şu an Dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.
Sistemdeki mevcut makina ve ekipmanlar,
– Besleyici Sistemi ve Haznesi
Besleyici sistemi yapışmaları engellemek için Konveyör Bantlı veya Müsteri isteğine bağlı titreşimli olarak tercih edilebilir..
Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.
Mobil Konkasör tesislerinin elek üstü veya kullanılmayan ürünleri Kum yapma için en ideal kırıcılardır.
Besleyici haznesi Ekskavatör ve Loder ile Tesisden direk konveyörle beslemeyede uygundur.
– Dragon 55 Gelişmiş Tersiyer Kırıcı sistemi
Rotor 1300 x 1100mm
Kırıcıda İnceltmeyi sağlayan sıra duvar sistemi vardır.
Motor Gücü 160 – 250 KW
Özel ayar blokları sayesinde İndirme eğrisi çok yüksek bir Tersiyer sistemi ortaya çıkartık.
50 kata varan yüksek küçültme oranları ile emsalsizdir.
– Ana Konveyör Bant Sistemi 1000 mm Konveyör Banttır.
– Titreşimli Elek Sistemi Yüksek Kapasiteli Tip Ebat : 1500 x 4500 mm
Motor Gücü 15 KW Kat Adeti : 2 Katlı
– Elek altı Stok Konveyörü 1000 mm Katlanır tip
– Stok Konveyörü 600 mm Katlanır tip
– Geri Dönüş Toplama Konveyörü 1. 600 mm
– Geri Dönüş Konveyörü 2. 600 mm
– Mobil Şasi Sistemi 2 Akslı Özel konstriksiyon Şasi
– Sistemde 4 hidrolik ayak olup toplam 6 adet ayakla mobil sistem sabitlenmektedir.
Özel kumanda sistemi ile kontrol edilir

Sistemdeki Ek Standart Özellikler
1-Tozsuzlandırma Sistemi

Hidrolik Güç Sistemi 125 Litre
– Pano Malzemesi Siemens Markalıdır.
Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 90 – 130 ton Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
Besleyiciler Vibromotorlu olur İtalvibras veya Oli Markadır.
Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş , İnter Markalıdır.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar.
Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.

PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller – Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider Electric marka PLC’ler tercih edilmektedir.
PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için bu sistem kullanılmaktadır.

Kamyon ile besleme yapabilmeye yarayan Extra ilave Hazne (Opsiyonel)
Manyetik mıknatıs (Opsiyonel)
Jeneratör Sistemi (Opsiyonel)

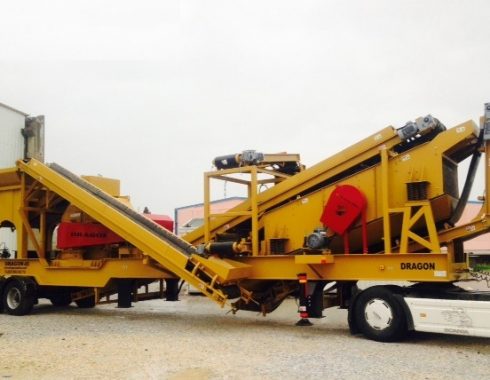

Mobil Tersiyer Kırma Tesisi Dragon 55

Maksimum besleme boyutu: 150mm
İdeal beslenme boyutu: 150mm
Final boyutu: 0 – 25 mm (0-5 mm, 5-10 mm istenen iki veya üç çeşit malzeme ve artı by-pass çıkışı üretim)
Kapasite(t/s): 90 – 130 t/s
Nihai Ürün boyutu mm (Ayarlanabilir): 0 – 20 mm
Motor Gücü Motor(kW): 240 Kw

Ağırlık : 42 Ton
